(1)F1:輸入側保險絲,應選擇具有安規認證的慢斷保險絲,其額定工作的電流計算公式如下(注意:保險絲取得太大則起不了保護作用，太小則容易引起誤熔斷)：

      I=3*Vo1*Io1/η/Vin(min)    式中：Vo1---輸出電壓；Io1---輸出電流；η---模塊效率；Vin(min)---最低輸入電壓。

(2）NTC:熱敏電阻,在小功率AC-DC模塊中適用,也可以不接。如果應用場合對浪涌電流有較高要求,則可以選用5-10Ω繞線電阻。

(3)R1、R2:2Ω/3W繞線電阻，R3:1MΩ/3W繞線電阻。

(4)MOV:壓敏電阻,雷擊浪涌時保護模塊不被損壞。

(5)CX、CY：安規電容。

(6)LCM:共模電感,建議10mH-30mH

(7)C1:高頻陶瓷電容或聚酯電容,0.1μF/50V

(8)C2:輸出濾波高頻鋁電解電容，輸出電流大于等于5A,選擇220μF，小于5A選擇100μF，電容耐壓降額大于80%。

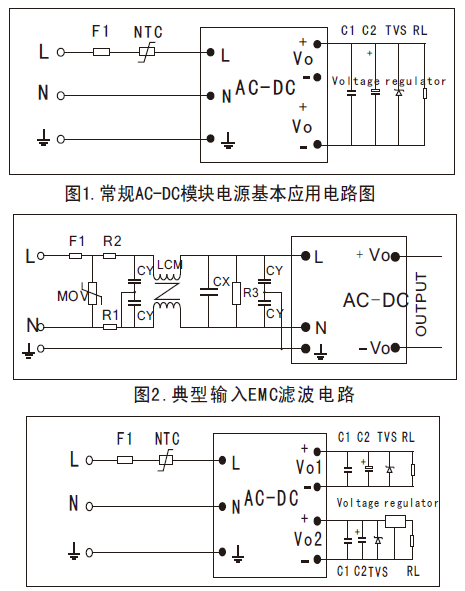

(9)TVS：用來在模塊異常時保護后級電路，建議使用。對雙路或三路三路輸出模塊，輸入側電路應用相同，輸出側可以看作兩個獨立變換選擇濾波參數.圖1所示電路為典型的應用電路,如在電力或室外對EMC有更高的場合則須增加濾波措施,圖2為一種典型輸入EMC濾波電路,僅供參考。

（10）對于多路輸出的電源,一般是對主路進行穩壓的,若客戶對輔路電壓的精度要求高時,請?jiān)谳o路后面加一線性穩壓器或其它穩壓器。如圖3所示
