一、DC-DC芯片增加同步整流，減小電源體積及重量：

同步整流是采用通態電阻極低的功率MOSFET，來取代整流二極管以降低整流損耗的一項新技術。MOS管的開通損耗會大大降低，同樣功率的電源MOSFET一般采用PCB散熱即可，而用二極管整流需要采用散熱片。

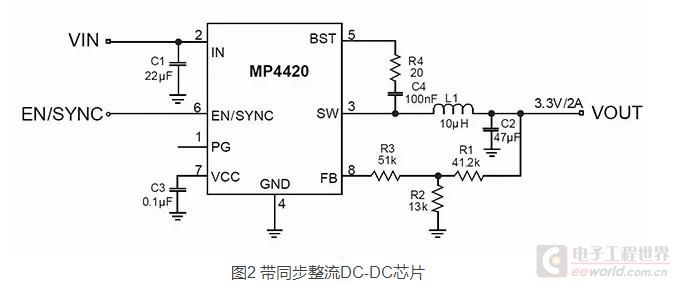

下面介紹一個比較簡單的Buck電路采用同步整流芯片技術的DC-DC芯片MP4420。

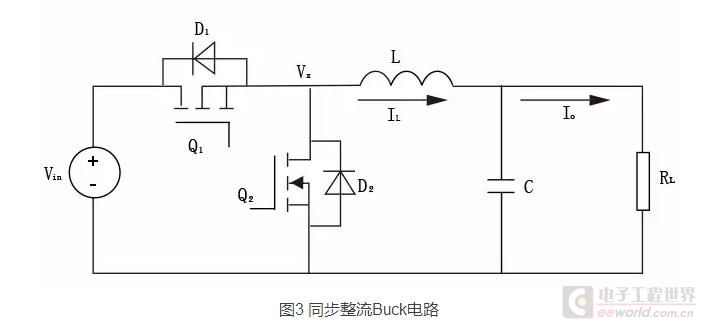

MP4420這個芯片內部集成了圖3中的Q1、Q2兩顆MOSFET，而且采用SOT23-8封裝。只需要在芯片外圍加上一個電感及電容即可實現DC-DC轉換功能，從而達到節省產品體積的目的。

二、AC-DC電源采用原邊反饋，節省部分器件：

原邊反饋（PSR）的AC-DC控制技術是最近10年間發展起來的新型AC-DC控制技術，與傳統的副邊反饋的光耦加TL431的結構相比，其最大的優勢在于省去了這兩個芯片以及與之配合工作的一組元器件，這樣就節省了系統板上的空間，在保證可靠性的基礎上還降低了電路成本。

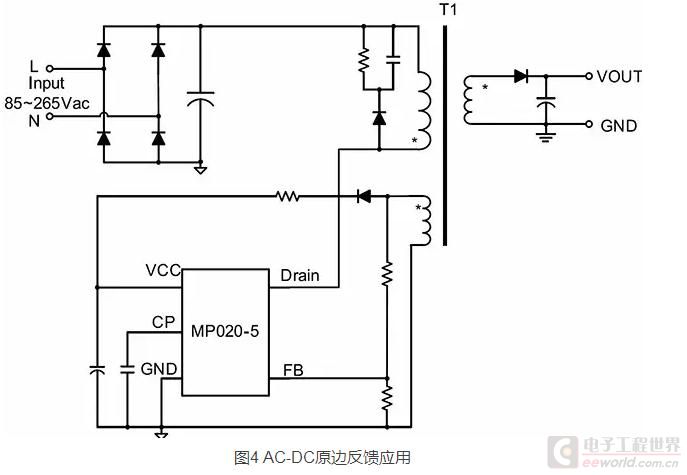

MPS目前有5~15W的一系列的原邊反饋控制芯片方案，MP020是集成700V MOSFET的恒壓恒流(CV/CC) 開關芯片，能輕松實現高精度的穩壓和恒流輸出。

三、小型化電源模塊應用，縮小產品體積：

電源模塊可以直接貼裝在印制電路板上，同時由于采用灌膠模塊設計，模塊產品在體積、散熱、可靠性方面都很有優勢。AC-DC電源往往需要滿足一些安全距離，導致AC-DC部分電路面積較大，AC-DC電源模塊由于采用灌膠封裝，可以大大減小各元器件及布線之間的距離，可以大大提高電源的功率密度。
